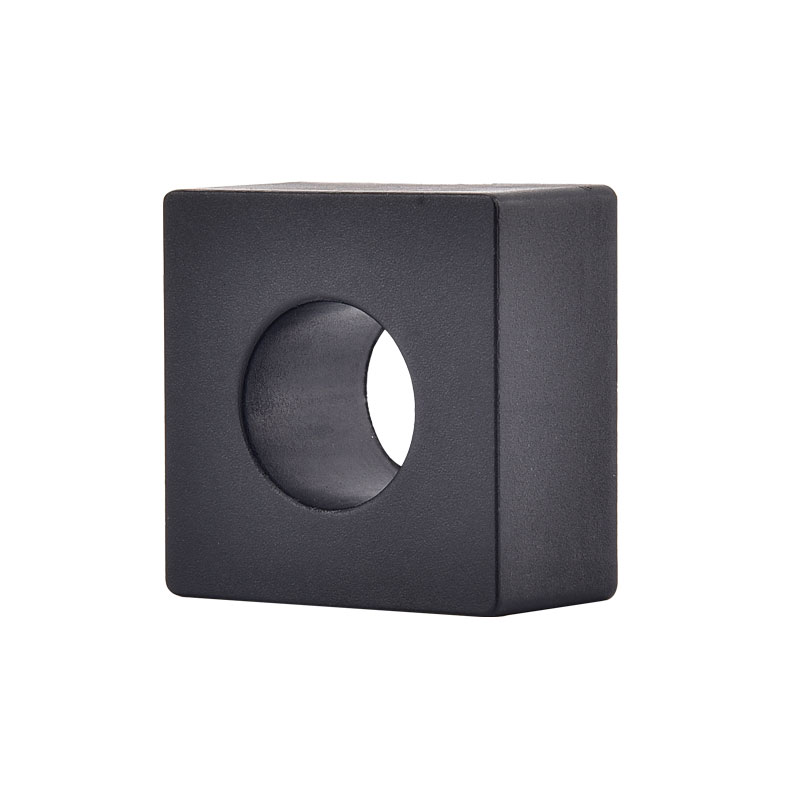

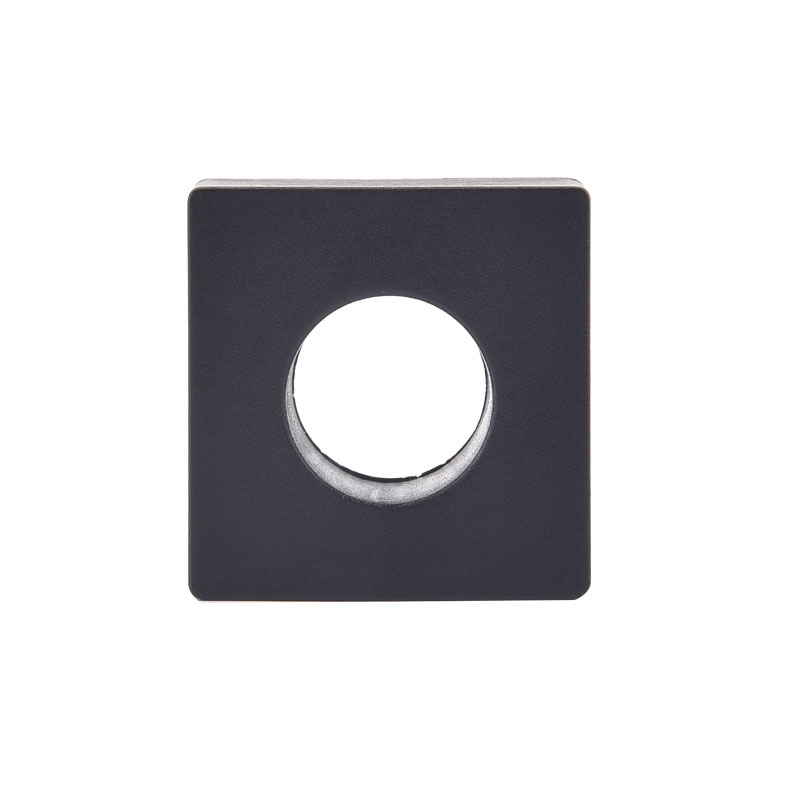

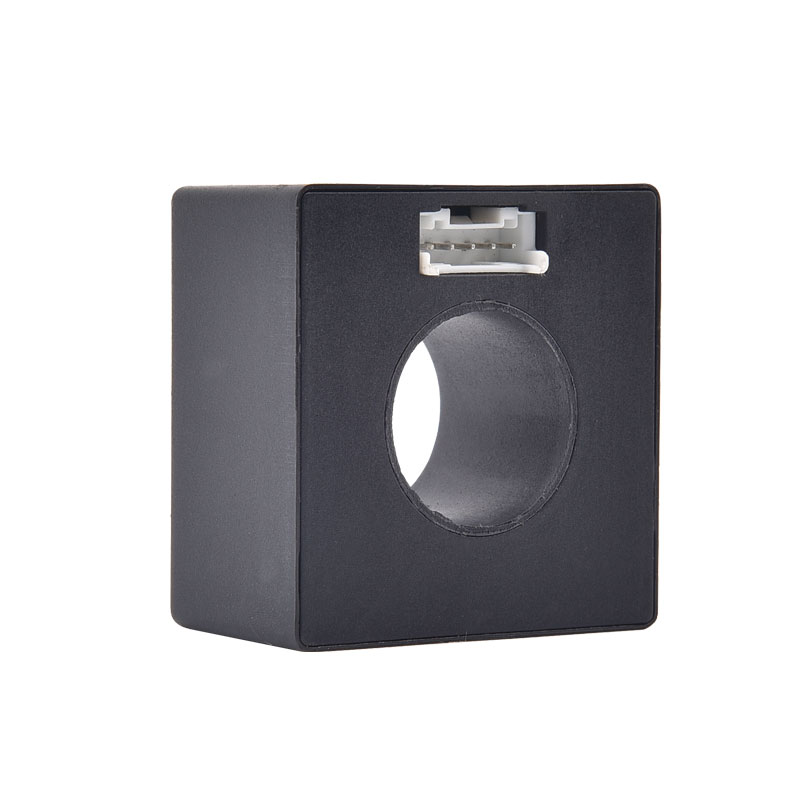

Senzor úniku typu B typu B

Xinkong je profesionální výrobce úniku B a dodavatele úniku B s nízkou spotřebou s mnohaletými zkušenostmi. Senzor s nízkou spotřebou B-typu B může splňovat mnoho aplikací, pokud máte zájem o naše kvalitní služby, můžete se s námi nyní konzultovat a my se k vám okamžitě vrátíme. Důležitou bezpečnostní funkcí těchto zařízení je monitorování proudu úniku celého systému z modulů výkonu proti Zemi. Vadný systém může být pro lidi nebezpečný nebo způsobit požáry. Než to doposud přijde, musí být moduly napájení odpojen od mřížky. Útokový proud obsahuje komponenty DC a AC. Proto je nutná monitorovací jednotka citlivá na AC/DC.

Odeslat dotaz

Popis výrobku

Xinkong je výrobce a dodavatel snímače úniku B s nízkou spotřebou B, známý pro kvalitní služby. Wenzhou Xinkong Import & Export Co., Ltd. je inovativní podnik integrující vědecký výzkum, výrobu a prodej. Prodejní síť společnosti pokrývá mnoho zemí a regionů, jako je Evropa a jihovýchodní Asie, a její kvalita a služby produktu jsou zákazníky dobře přijímány. Můžete si být jisti, že si od nás koupíte snímač úniku B-typu B.

Funkce

■ Jednorázová zásoba +5 V

■ Výstup na vysoké a nízké úrovni

■ Funkce auto-testu

■ Namontováno na desce PCB

Aplikace

■ Detekce pozemních poruch

■ Nabíjecí stanice elektrického vozidla

■ Detekce proudu převodníku

Norma

■ použitelné pro požadavky na zbytkový proud IEC 62752

■ použitelné pro požadavky na zbytkový proud IEC 62955 pro RDC-MD

■ Komponenty navržené plnohodnotným ROHS/Reach

Přehled

Důležitou bezpečnostní funkcí těchto zařízení je monitorování proudu úniku celého systému z modulů výkonu proti Zemi. Vadný systém může být pro lidi nebezpečný nebo způsobit požáry. Než to doposud přijde, musí být moduly napájení odpojen od mřížky. Útokový proud obsahuje komponenty DC a AC. Proto je nutná monitorovací jednotka citlivá na AC/DC.

Modul zbytkového proudu řady XKCA je široce použitelný, zejména na veřejných nabíjecích stanicích pro elektrická vozidla, elektrická motocykly, elektrická kola, poplatky za nabíjení a řízení bezpečnosti energie. Nabízí jednoduché použití a snadnou instalaci.

Typické schematické aplikace ：

Definice PIN ：

Číslo kolíku	Symbol	Typ kolíku	Funkce
1	VDD	Moc	Napájení modulu, standardní napětí 5VDC Vstup napětí musí být v rámci 4,85 ~ 5,15 VDC, výstupní schopnost> 100 mA Zvlnění napájení ≤ 150 mV
2	VÝLET	Výstup	Když zbytkový proud překročí prahovou hodnotu, úroveň výstupu se změní zdola na vysokou
3	GND	Moc	Země
4	CAL	VSTUP	Když byl tento kolík proveden na 0VDC, modul vypočítá drift s nulovým bodem a uloží hodnotu pro registraci v MCU pro dokončení kalibrační operace. Při použití funkce CAL musí být hlavní obvod omezen, aby se zajistilo, že žádný zbytkový proud toku
5	TEST	VSTUP	Před zahájením nabíjení proveďte simulační test na produkt prostřednictvím tohoto kolíku a ověřte, zda produkt normálně funguje

Vlastnosti elektrické/spolehlivosti ：

	Char	Min	Typ	Max	Jednotka
1	Primární nominální proud RMS (1phase / 3phase)		32	80	A
2	Napětí	4.85	5	5.15	V
3	Relativní vlhkost			95	%
4	Okolní provozní teplota	-40		+105	℃
5	Okolní skladovací teplota	-20		+65	℃
6	Spotřeba energie			≤111	MW
7	Vstup/výstup napětí, nízká úroveň	0		0.6	V
8	Vstup/výstup napětí, vysoká úroveň	4.2		5	V
9	Teoretický designový život		≧ 20		Yr
10	Provozní nadmořská výška			≤ 4 000	m

Trip-the trip-the-the trip-the-the trip-the-the-residual-worch-with-charakteristics) ：

	Wav	FREQ	Min	Typ	Max	Jednotka
1	S-DC	-	3	4.5	6	Ma
2	2pdc	-	3.5	5	7	Ma
3	3pdc	-	3.1	4.5	6.2	Ma

Trip-Time (zbytkový proud související charakteristiky) ：

	Wav	FREQ	Proud	Typ	Max	Jednotka
1	S-DC	-	6ma	100	1000	paní
2	S-DC	-	60 mA	50	300	paní
3	S-DC	-	200 mA	50	100	paní
4	2pdc	-	60 mA	50	300	paní
5	2pdc	-	200 mA	50	100	paní
6	3pdc	-	60 mA	50	300	paní
7	3pdc	-	200 mA	50	100	paní

Notrip-time (charakteristiky související s zbytkovým proudem) ：

	Wav	FREQ	Proud	Nízký limit	Jednotka
1	Ac	50Hz	30 mA	∞	paní
2	Ac	50Hz	60 mA	300	paní
3	Ac	50Hz	150 mA	80	paní
4	Ac	50Hz	5a	80	paní

Dimenze produktu (MM) ：

Poznámka: Terminální dráty lze přizpůsobit.

Schéma časování ：

■ VDD Rychlost napájení ≤ 5ms/V

■ T1 Jako čekací doba je navržena T1 ≥ 100ms

■ 50ms

■ t3≥500ms a počkejte na dokončení nuly

■ T4mer 400ms a povolení signálu testovacího testu musí počkat, až bude T3 dokončen, než bude možné použít

■ Výstup PIN PIN Vysoká doba trvání TX = 100ms (ověřte funkci autotestu)

■ Ty = 100ms je doba vyblednutí na vysoké úrovni (zakáže ověření autotestu)

Obvod auto-testu ：

■ 2 Rozšiřování na ZCT pro generování simuálního zbytkového proudu DC
■ Použitím VDD pro generování typické hodnoty = 6,53 MADC Simulovaný zbytkový proud
■ Tento proud je nejmenší podmínkou zakopnutí pro testování, zda systém funguje správně

Prahová hodnota převrácení digitálního signálu ：

■ Aby se zabránilo oscilaci signálu, bylo nastaveno převrácení výstupu signálu zakopnutí s prahem zakopnutí a prahem zotavení

■ Když dosáhl prahu zakopnutí， Související flip X-out ， a když se současný snížení prahu zotavení , související X-out flip znovu, zpět do nízkoúrovňového stavu
