Xinkong je profesionální výrobce a dodavatel monitorovací jednotky pro únik AC/ DC s mnohaletými zkušenostmi. AC/ DC Detection Detection Residual Current Monitoring Unit může splňovat mnoho aplikací, pokud máte zájem o naše kvalitní služby, můžete se s námi nyní konzultovat a my se k vám okamžitě vrátíme. Důležitou bezpečnostní funkcí těchto zařízení je monitorem únikového proudu celého systému z modulů výkonu proti Zemi. Vadný systém může být pro lidi nebezpečný nebo způsobit požáry. Než to doposud přijde, musí být moduly napájení odpojen od mřížky. Útokový proud obsahuje komponenty DC a AC. Proto je nutná monitorovací jednotka citlivá na AC/DC.
Xinkong je výrobce a dodavatel monitorovací jednotky pro detekci úniku AC/ DC, známý pro kvalitní služby. Wenzhou Xinkong Import & Export Co., Ltd. je inovativní podnik integrující vědecký výzkum, výrobu a prodej. Prodejní síť společnosti pokrývá mnoho zemí a regionů, jako je Evropa a jihovýchodní Asie, a její kvalita a služby produktu jsou zákazníky dobře přijímány. Můžete si být jisti, že si od nás koupíte AC/ DC Detection Detection Residual Couses Monitoring Unit.
Modul zbytkového proudu řady XKCA je široce použitelný, zejména na veřejných nabíjecích stanicích pro elektrická vozidla, elektrická motocykly, elektrická kola, poplatky za nabíjení a řízení bezpečnosti energie. Nabízí jednoduché použití a snadnou instalaci.
Funkce
■ Jednorázová zásoba +5 V
■ Výstup s dvojím digitálním otevřeným odtokem, indikace výletu 20MAAC/6MADC
■ 3-fázové primární vodiče na modulu (typ. 32A, max. 40a)
■ Výstup PWM pro indikaci hodnoty zbytkového proudu DC (0 ~ 30 mA)
■ Chybový výstup pro indikaci poruchy systému
■ Namontováno na desce PCB
■ Funkce auto-testu
Aplikace
■ Detekce pozemních poruch
■ Nabíjecí stanice elektrického vozidla
■ Detekce proudu převodníku
Norma
■ použitelné pro požadavky na zbytkový proud IEC 62752
■ použitelné pro požadavky na zbytkový proud IEC 62955 pro RDC-PD
■ použitelné pro požadavky na zbytkový proud UL2231
■ Komponenty navržené plnohodnotným ROHS/Reach

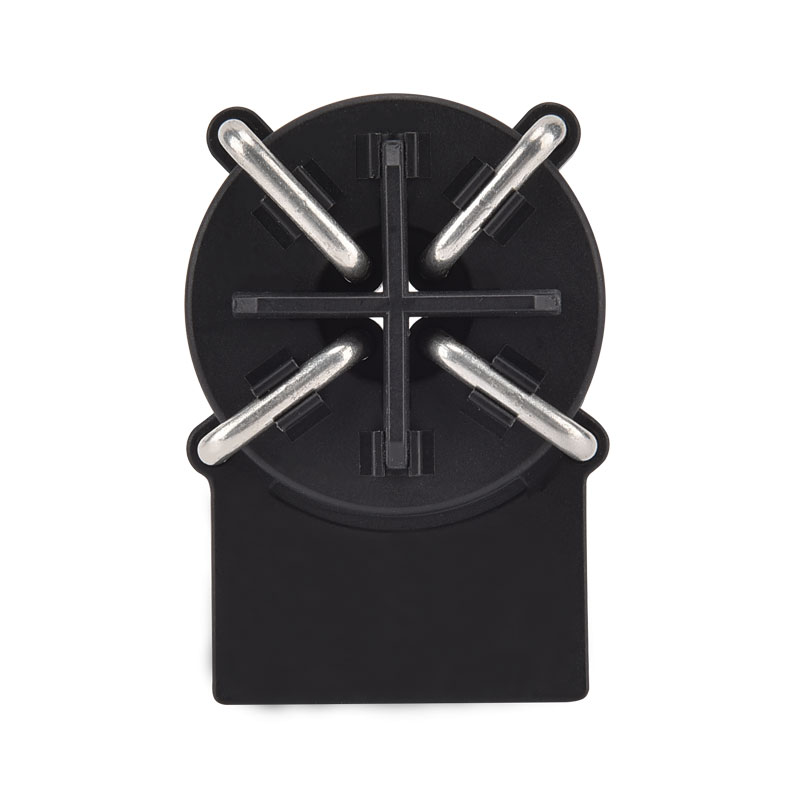

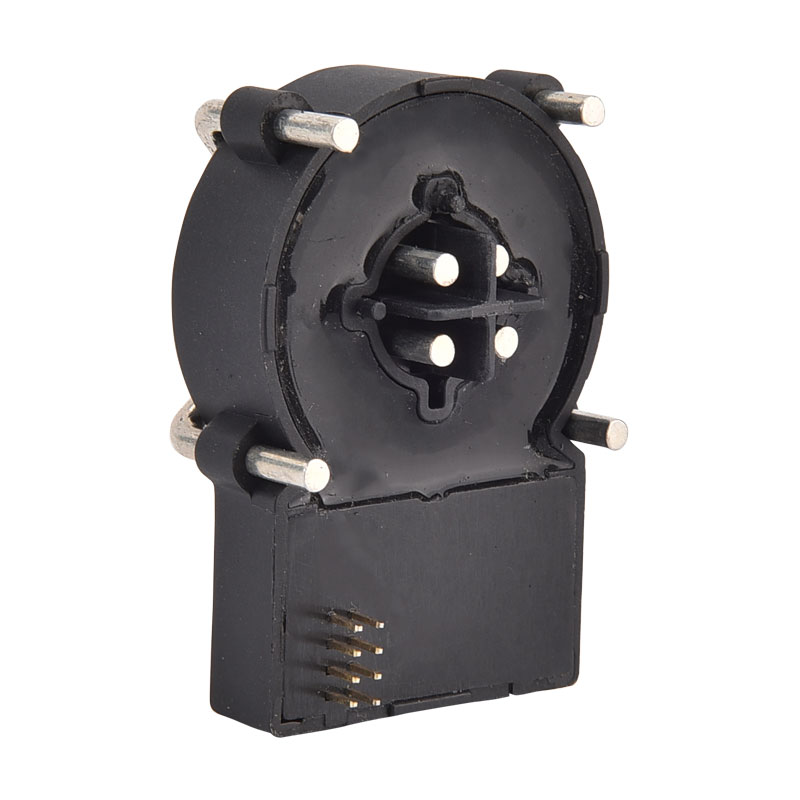

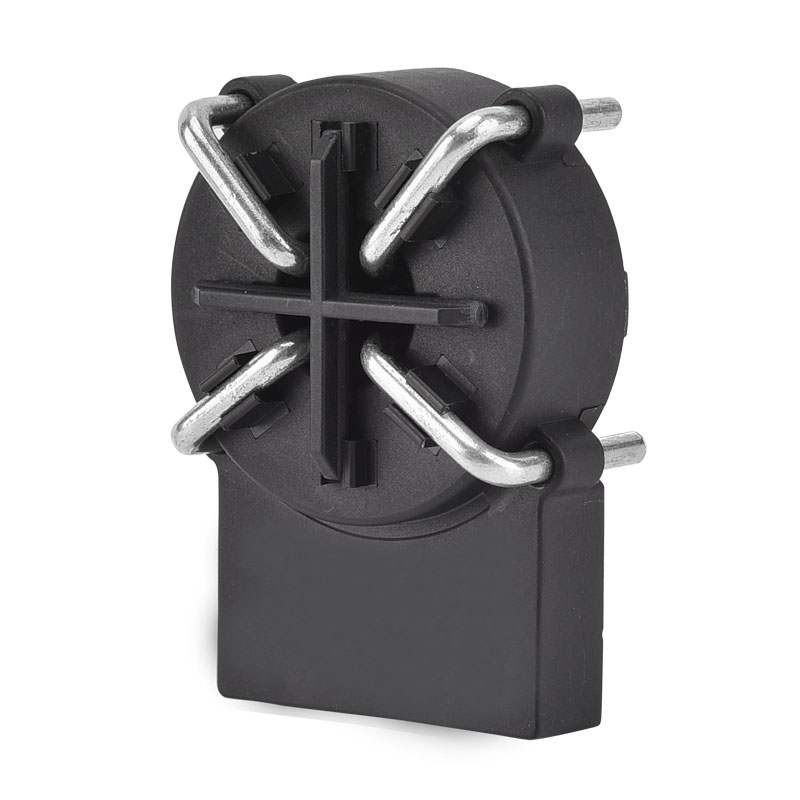

Apperance produktu
Typické schematické aplikace :
Definice PIN :
Pin-No | Název pin | Funkce |
1 | Chyba | ■ Výstupní kolík s otevřeným kolektorem pro označení stavu poruchy systému ■ Když není žádná porucha systému, bude tento pin proveden na GND ■ Když došlo k poruše systému, bude tento pin vysoký impedance |
2 | Test-in | ■ Když byl tento PIN proveden na 0VDC, modul vypočítá drift s nulovým bodem a uloží hodnotu pro registraci v MCU pro dokončení kalibrační operace. ■ Po dokončení kalibrace bude systém interně generovat simulovaný zbytkový proud, aby zkontroloval, zda modul může provést správnou odpověď. Během tohoto postupu se X20-out & x6-out obrátí na vysokou impedanci, pokud modul pracuje správně. Pozor: ■ Při použití funkce testování musí být hlavní obvod omezen, aby se zajistilo, že žádný zbytkový proud toku ■ Při používání této funkce PIN prosím postupujte prosím podle obrázku časového diagramu |
3 | X6-out | ■ Pokud zbytkový proud překročí předem nastavenou hodnotu DC tripplingu (pro tento modul obvykle 4,5 MADC), je tento výstup ve stavu s vysokou impedancí ■ Když celkový zbytkový proud R.M.S překročí předem nastavenou hodnotu prošlibory, je tento výstup ve stavu s vysokou impedancí ■ Když dojde k zavinění systémů, je tento výstup ve stavu s vysokou impedancí ■ Pro jiné normální podmínky je tento výstup na nízké úrovni (GND) |
4 | X20-out | ■ Pokud zbytkový proud překročí předem nastavenou hodnotu všech proudů (pro Pure-AC obvykle 17,8 MAAC), je tento výstup ve stavu s vysokou impedancí ■ Když dojde k zavinění systémů, je tento výstup ve stavu s vysokou impedancí ■ Pro jiné normální podmínky je tento výstup na nízké úrovni (GND) |
5 | GND | ■ země |
6 | VDD | ■ Napájení modulu, standardní napětí 5VDC ■ Vstup napětí vyžaduje, aby byl v rámci 4,85 ~ 5,15 VDC, výstupní schopnost> 100 mA ■ Zvlnění napájení ≤ 150 mV (Navrhuje se používat obvod LDO, pro referenční IC LP2985A-50DB) |
7 | PWM | ■ Označování složky zbytkového proudu DC s cyklem 8 kHz PWM ■ Rozlišení výstupu = 3,33%/MADC z 0 ~ 30 mAdc ■ Přesnost asi ± 0,5 mA |
8 | N.C. | ■ Nepoužívá se |
Vlastnosti elektrické/spolehlivosti :
Char | Min | Typ | Max | Jednotka | |
1 | Primární nominální proud RMS (1phase / 3phase) | 32 | 40 | A | |
2 | Napětí | 4.85 | 5 | 5.15 | V |
3 | Okolní provozní teplota | -40 | +105 | ℃ | |
4 | Okolní skladovací teplota | -20 | +65 | ℃ | |
5 | Statická spotřeba energie | 110 | MW | ||
6 | Elektrická vůle; primární primární | 6.5 | mm | ||
7 | Elektrická vůle; primární sekundární | 10 | mm | ||
8 | Vzdálenost cleedage; primární primární | 8 | mm | ||
9 | Vzdálenost cleedage; primární sekundární | 10 | mm | ||
10 | Vstup napětí, nízká úroveň | 0 | 0.6 | V | |
11 | Vstup napětí, vysoká úroveň | 4.2 | 5 | V | |
12 | Teoretický designový život | 20 | Yr | ||
13 | Provozní nadmořská výška | 4000 | m |
Trip-the trip-the-the trip-the-the trip-the-the-residual-worch-with-charakteristics) :
Wav | FREQ | Min | Typ | Max | Jednotka | |
1 | Ac | 50Hz | 15 | 17.8 | 20 | Ma |
2 | A0 | 50Hz | 11 | 17 | 26 | Ma |
3 | A90 | 50Hz | 10 | 18.5 | 27 | Ma |
4 | A135 | 50Hz | 10 | 22.9 | 28 | Ma |
5 | 2pdc | - | 3.5 | 5.0 | 7 | Ma |
6 | 3pdc | - | 3.1 | 4.5 | 6.2 | Ma |
7 | S-DC | - | 3.0 | 4.5 | 6.0 | Ma |
Trip-Time (zbytkový proud související charakteristiky) :
Wav | FREQ | Proud | Typ | Max | Jednotka | |
1 | Ac | 50Hz | 30 mA | 50 | 1000 | paní |
2 | Ac | 50Hz | 60 mA | 16 | 100 | paní |
3 | Ac | 50Hz | 150 mA | 15 | 60 | paní |
4 | Ac | 50Hz | 5A ~ 100A | 8.5 | 60 | paní |
5 | A0 | - | 42Ma | 25 | 100 | paní |
6 | A0 | - | 84Ma | 18 | 60 | paní |
7 | A0 | - | 210 mA | 10 | 60 | paní |
8 | A0+DC | - | 42Ma+6madc | 18 | 60 | paní |
9 | A0+DC | - | 84Ma+6madc | 15 | 60 | paní |
10 | A0+DC | - | 210Ma+6madc | 15 | 60 | paní |
11 | S-DC | - | 6ma | 48 | 1000 | paní |
12 | S-DC | - | 60 mA | 16 | 100 | paní |
13 | S-DC | - | 300 mA | 8.5 | 60 | paní |
14 | 2PDC/3PDC | - | 60 mA | 20 | 100 | paní |
15 | 2PDC/3PDC | - | 120 mA | 15 | 60 | paní |
16 | 2PDC/3PDC | - | 300 mA | 12 | 60 | paní |
17 | 2PDC/3PDC | - | 5A ~ 100A | 12 | 60 | paní |
Dimenze produktu (MM) :
Schéma časování :
■ T0 jako čekací doba na stabilizaci systému, t0≈ 270ms
■ T1 Jako čekací doba je navržena T1 ≥ 100ms
■ T2 Jako doba kalibrace a vlastního testu se navrhuje 50ms ≤ t2 ≤ 100ms
■ T3 Jako čekací doba pro samostatně testovací DC, t3≈ 200ms, se navrhuje číst x6-out po 300 ms
■ T4 Jako čekací doba na auto-test AC, T4≈ 690ms, se navrhuje číst x30-out po 300 ms
■ T5 jako doba trvání vlastního testu AC, T5 ≈ 1580ms
■ T6 jako doba trvání indikací DC, T6 ≈ 1090ms
Obvod auto-testu :
■ 2 Rozšiřování na ZCT pro generování simuálního zbytkového proudu DC
■ Použitím VDD pro generování typické hodnoty = 6,53 MADC Simulovaný zbytkový proud
■ Tento proud je nejmenší podmínkou zakopnutí pro testování, zda systém funguje správně
Prahová hodnota převrácení digitálního signálu :
■ Aby se zabránilo oscilaci signálu, bylo nastaveno převrácení výstupu signálu zakopnutí s prahem zakopnutí a prahem zotavení
■ Při zakopnutí prahu dosaženo , související flip X-out , a když se proud sníží na prahovou hodnotu zotavení
, související X-out flip znovu, zpět do nízkoúrovňového stavu
■ je nastavena jako 100% typická zakopnutí a
je nastavena jako 55% typická hodnota zakopnutí
