Xinkong je profesionální výrobce a dodavatel monitorovací jednotky EV nabíječky, s mnohaletými zkušenostmi. Zbytková proudová monitorovací jednotka EV díly EV může splňovat mnoho aplikací, pokud máte zájem o naše kvalitní služby, můžete nás nyní konzultovat a my se k vám okamžitě vrátíme. Důležitou bezpečnostní funkcí těchto zařízení je monitorem únikového proudu celého systému z modulů výkonu proti Zemi. Vadný systém může být pro lidi nebezpečný nebo způsobit požáry. Než to doposud přijde, musí být moduly napájení odpojen od mřížky. Útokový proud obsahuje komponenty DC a AC. Proto je nutná monitorovací jednotka citlivá na AC/DC.
Xinkong je výrobcem a dodavatelem monitorovací jednotky EV nabíječky zbytkového proudu, známá pro kvalitní služby. Wenzhou Xinkong Import & Export Co., Ltd. je inovativní podnik integrující vědecký výzkum, výrobu a prodej. Prodejní síť společnosti pokrývá mnoho zemí a regionů, jako je Evropa a jihovýchodní Asie, a její kvalita a služby produktu jsou zákazníky dobře přijímány. Můžete si být jisti, že si od nás koupíte zbytkový proudový monitorovací jednotku nabíječky EV.
Modul zbytkového proudu řady XKCA je široce použitelný, zejména na veřejných nabíjecích stanicích pro elektrická vozidla, elektrická motocykly, elektrická kola, poplatky za nabíjení a řízení bezpečnosti energie. Nabízí jednoduché použití a snadnou instalaci.
Funkce
■ Jednorázová zásoba +5 V
■ Výstup s dvojím digitálním otevřeným odtokem, indikace výletu 20MAAC/6MADC
■ 3-fázové primární vodiče na modulu (typ. 32A, max. 40a)
■ Výstup PWM pro indikaci hodnoty zbytkového proudu DC (0 ~ 30 mA)
■ Chybový výstup pro indikaci poruchy systému
■ Namontováno na desce PCB
■ Funkce auto-testu
Aplikace
■ Detekce pozemních poruch
■ Nabíjecí stanice elektrického vozidla
■ Detekce proudu převodníku
Norma
■ použitelné pro požadavky na zbytkový proud IEC 62752
■ použitelné pro požadavky na zbytkový proud IEC 62955 pro RDC-PD
■ použitelné pro požadavky na zbytkový proud UL2231
■ Komponenty navržené plnohodnotným ROHS/Reach

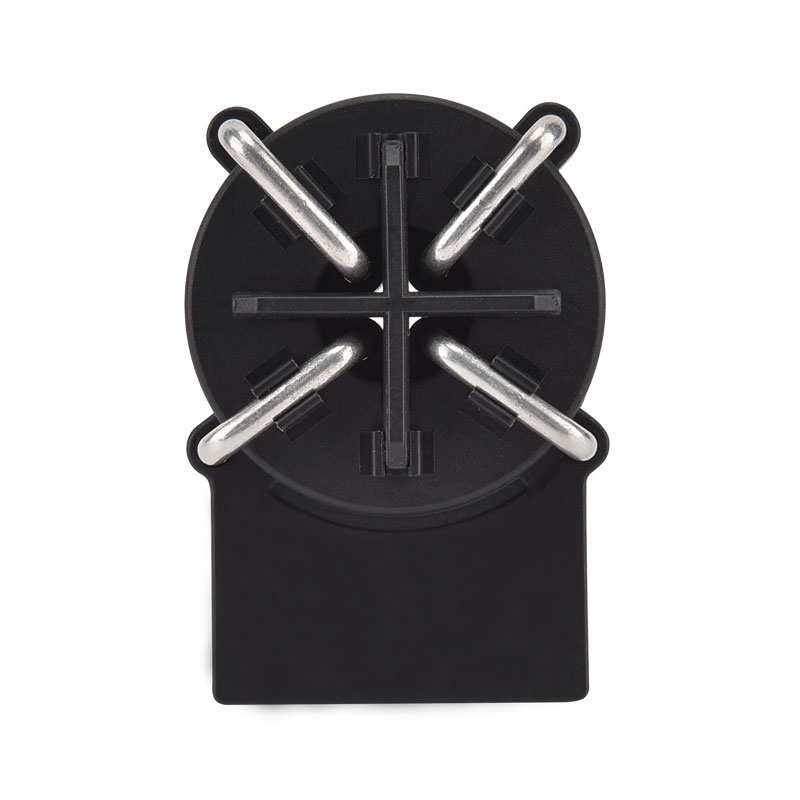

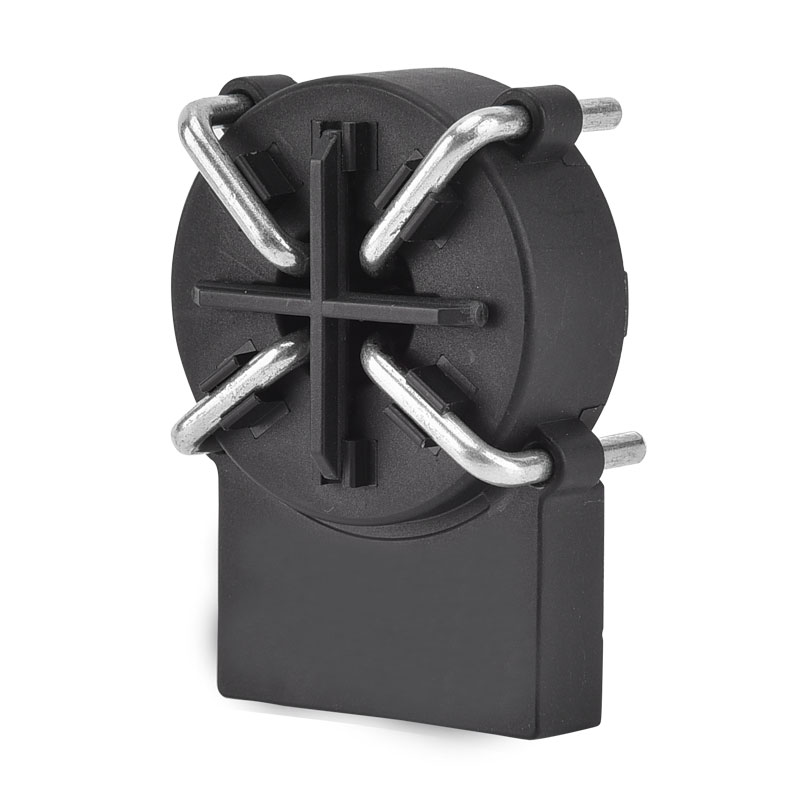

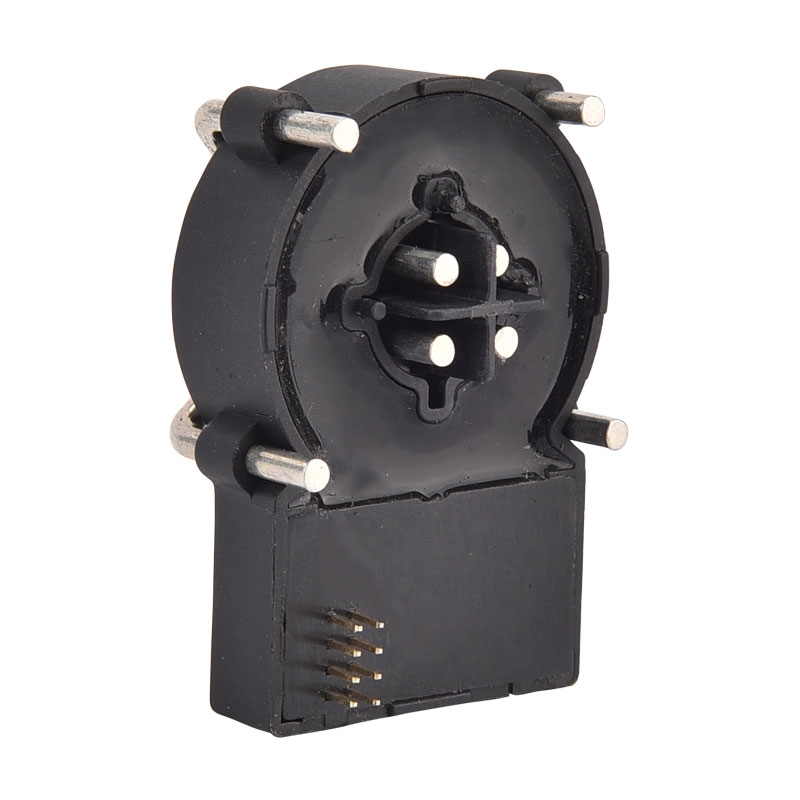

Apperance produktu
Typické schematické aplikace :
Definice PIN :
Pin-No | Název pin | Funkce |
1 | Chyba | ■ Výstupní kolík s otevřeným kolektorem pro označení stavu poruchy systému ■ Když není žádná porucha systému, bude tento pin proveden na GND ■ Když došlo k poruše systému, bude tento pin vysoký impedance |
2 | Test-in | ■ Když byl tento PIN proveden na 0VDC, modul vypočítá drift s nulovým bodem a uloží hodnotu pro registraci v MCU pro dokončení kalibrační operace. ■ Po dokončení kalibrace bude systém interně generovat simulovaný zbytkový proud, aby zkontroloval, zda modul může provést správnou odpověď. Během tohoto postupu se X20-out & x6-out obrátí na vysokou impedanci, pokud modul pracuje správně. Pozor: ■ Při použití funkce testování musí být hlavní obvod omezen, aby se zajistilo, že žádný zbytkový proud toku ■ Při používání této funkce PIN prosím postupujte prosím podle obrázku časového diagramu |
3 | X6-out | ■ Pokud zbytkový proud překročí předem nastavenou hodnotu DC tripplingu (pro tento modul obvykle 4,5 MADC), je tento výstup ve stavu s vysokou impedancí ■ Když celkový zbytkový proud R.M.S překročí předem nastavenou hodnotu prošlibory, je tento výstup ve stavu s vysokou impedancí ■ Když dojde k zavinění systémů, je tento výstup ve stavu s vysokou impedancí ■ Pro jiné normální podmínky je tento výstup na nízké úrovni (GND) |
4 | X20-out | ■ Pokud zbytkový proud překročí předem nastavenou hodnotu všech proudů (pro Pure-AC obvykle 17,8 MAAC), je tento výstup ve stavu s vysokou impedancí ■ Když dojde k zavinění systémů, je tento výstup ve stavu s vysokou impedancí ■ Pro jiné normální podmínky je tento výstup na nízké úrovni (GND) |
5 | GND | ■ země |
6 | VDD | ■ Napájení modulu, standardní napětí 5VDC ■ Vstup napětí vyžaduje, aby byl v rámci 4,85 ~ 5,15 VDC, výstupní schopnost> 100 mA ■ Zvlnění napájení ≤ 150 mV (Navrhuje se používat obvod LDO, pro referenční IC LP2985A-50DB) |
7 | PWM | ■ Označování složky zbytkového proudu DC s cyklem 8 kHz PWM ■ Rozlišení výstupu = 3,33%/MADC z 0 ~ 30 mAdc ■ Přesnost asi ± 0,5 mA |
8 | N.C. | ■ Nepoužívá se |
Vlastnosti elektrické/spolehlivosti :
Char | Min | Typ | Max | Jednotka | |
1 | Primární nominální proud RMS (1phase / 3phase) | 32 | 40 | A | |
2 | Napětí | 4.85 | 5 | 5.15 | V |
3 | Okolní provozní teplota | -40 | +105 | ℃ | |
4 | Okolní skladovací teplota | -20 | +65 | ℃ | |
5 | Statická spotřeba energie | 110 | MW | ||
6 | Elektrická vůle; primární primární | 6.5 | mm | ||
7 | Elektrická vůle; primární sekundární | 10 | mm | ||
8 | Vzdálenost cleedage; primární primární | 8 | mm | ||
9 | Vzdálenost cleedage; primární sekundární | 10 | mm | ||
10 | Vstup napětí, nízká úroveň | 0 | 0.6 | V | |
11 | Vstup napětí, vysoká úroveň | 4.2 | 5 | V | |
12 | Teoretický designový život | 20 | Yr | ||
13 | Provozní nadmořská výška | 4000 | m |
Trip-the trip-the-the trip-the-the trip-the-the-residual-worch-with-charakteristics) :
Wav | FREQ | Min | Typ | Max | Jednotka | |
1 | Ac | 50Hz | 15 | 17.8 | 20 | Ma |
2 | A0 | 50Hz | 11 | 17 | 26 | Ma |
3 | A90 | 50Hz | 10 | 18.5 | 27 | Ma |
4 | A135 | 50Hz | 10 | 22.9 | 28 | Ma |
5 | 2pdc | - | 3.5 | 5.0 | 7 | Ma |
6 | 3pdc | - | 3.1 | 4.5 | 6.2 | Ma |
7 | S-DC | - | 3.0 | 4.5 | 6.0 | Ma |
Trip-Time (zbytkový proud související charakteristiky) :
Wav | FREQ | Proud | Typ | Max | Jednotka | |
1 | Ac | 50Hz | 30 mA | 50 | 1000 | paní |
2 | Ac | 50Hz | 60 mA | 16 | 100 | paní |
3 | Ac | 50Hz | 150 mA | 15 | 60 | paní |
4 | Ac | 50Hz | 5A ~ 100A | 8.5 | 60 | paní |
5 | A0 | - | 42Ma | 25 | 100 | paní |
6 | A0 | - | 84Ma | 18 | 60 | paní |
7 | A0 | - | 210 mA | 10 | 60 | paní |
8 | A0+DC | - | 42Ma+6madc | 18 | 60 | paní |
9 | A0+DC | - | 84Ma+6madc | 15 | 60 | paní |
10 | A0+DC | - | 210Ma+6madc | 15 | 60 | paní |
11 | S-DC | - | 6ma | 48 | 1000 | paní |
12 | S-DC | - | 60 mA | 16 | 100 | paní |
13 | S-DC | - | 300 mA | 8.5 | 60 | paní |
14 | 2PDC/3PDC | - | 60 mA | 20 | 100 | paní |
15 | 2PDC/3PDC | - | 120 mA | 15 | 60 | paní |
16 | 2PDC/3PDC | - | 300 mA | 12 | 60 | paní |
17 | 2PDC/3PDC | - | 5A ~ 100A | 12 | 60 | paní |
Dimenze produktu (MM) :
Schéma časování :
■ T0 jako čekací doba na stabilizaci systému, t0≈ 270ms
■ T1 Jako čekací doba je navržena T1 ≥ 100ms
■ T2 Jako doba kalibrace a vlastního testu se navrhuje 50ms ≤ t2 ≤ 100ms
■ T3 Jako čekací doba pro samostatně testovací DC, t3≈ 200ms, se navrhuje číst x6-out po 300 ms
■ T4 Jako čekací doba na auto-test AC, T4≈ 690ms, se navrhuje číst x30-out po 300 ms
■ T5 jako doba trvání vlastního testu AC, T5 ≈ 1580ms
■ T6 jako doba trvání indikací DC, T6 ≈ 1090ms
Obvod auto-testu :
■ 2 Rozšiřování na ZCT pro generování simuálního zbytkového proudu DC
■ Použitím VDD pro generování typické hodnoty = 6,53 MADC Simulovaný zbytkový proud
■ Tento proud je nejmenší podmínkou zakopnutí pro testování, zda systém funguje správně
Prahová hodnota převrácení digitálního signálu :
■ Aby se zabránilo oscilaci signálu, bylo nastaveno převrácení výstupu signálu zakopnutí s prahem zakopnutí a prahem zotavení
■ Při zakopnutí prahu dosaženo , související flip X-out , a když se proud sníží na prahovou hodnotu zotavení
, související X-out flip znovu, zpět do nízkoúrovňového stavu
■ je nastavena jako 100% typická zakopnutí a
je nastavena jako 55% typická hodnota zakopnutí
