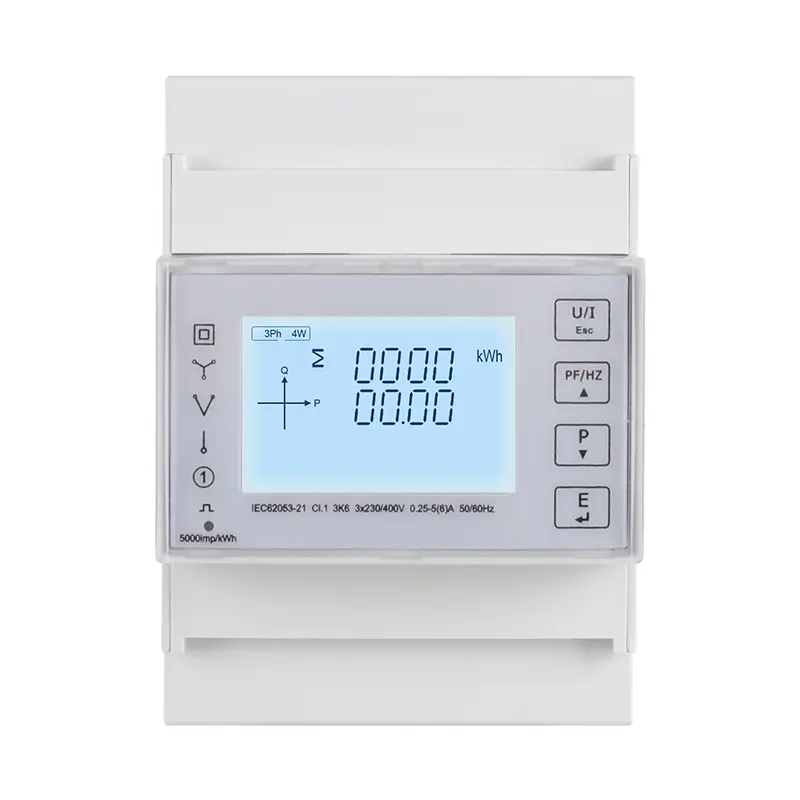

Multifunkční energetický měřič tří fáze čtyři fáze čtyři dráty

Xinkong Electrical je profesionální třífázový čtyřfázový multifunkční energetický výrobce inteligentních měřičů a dodavatel v Číně. Specializujeme se na měření již mnoho let. Naše výrobky mají dobrou cenovou výhodu a pokrývají většinu jihovýchodních a střední Asie. Těšíme se, až se staneme vaším dlouhodobým partnerem v Číně.

Odeslat dotaz

Popis výrobku

Třifázový čtyři multifunkční energetické měřič s dinovou železnicí je instalace instalace din železnice. měření podpory a analýza rozmanitosti výkonových parametrů, jako je napětí, proud, čtyři kvadrantové síly parametry, účiník atd.; Mezitím mohou také poskytnout the measurement of multiple electric energy parameters , such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high stability a charakteristiky dlouhého života. Tato řada produktů s komunikačním rozhraním Rs485, maximum přenosové rychlosti Podpora 38400 bps, podpora komunikačních protokolů Modbus RTU. Může si snadno realizovat funkci čtení vzdálených dat a přijmout návrh LCD a dotykové klíče citlivé na dotyk, které mohou snadno provádět místní zobrazení a nastavit provoz parametrů varirity. Produkt má funkci ochrany hesel, která zajišťuje zabezpečení dat produktu.

Třifázový čtyři multifunkční energetické měřiče drátu DIN DIN je navržen pro monitorování elektrické energie fotovoltaického střídače, statistickou analýzu nové spotřeby energie elektřiny, potřeby monitorování energie v energetických systémových nástrojích a inteligentních budovách. Jeho úplná komunikační funkce je velmi vhodná pro různé řídicí systémy, SCADA systémy a Systémy řízení energie.

Charakteristiky

Maximální proud 100Adirect Access

Montáž DIN Rail, standardní 4 modul šířka.

Měření multifunkčních měření parametrů, poskytování napětí, proudu, aktivního výkonu, reaktivního výkonu, zjevného napájení, napájení faktor, fázový úhel atd.

Poskytněte celou řadu statistických dat a funkcí místních úložišť, jako je obousměrná energie, poptávka a další statistická data. Poskytněte měsíční statistiku spotřeby elektřiny za posledních 12 měsíců a denní statistiky spotřeby elektřiny za posledních 31 dní

Podpora komunikační funkce RS485, přenosová hodnota do 38400 bps, protokol podpory Modbus RTU.

Podporuje jedno výstupní rozhraní OptoCOUPLER PULSE a lze nastavit výstupní parametry.

LCD obnovovací čas je 1 sekundu, Podpora manuální nebo automatická Scroll Display (konfigurovatelný)

Parametry

1. Jednotka může měřit a zobrazovat
Okamžité rms Hodnoty
Proud	Na fázi, neutrální
Napětí	L-L, L-N
Frekvence	45 až 65Hz
Aktivní síla	Celkem a na fázi
Účinek	Celkem a na fázi
Energie Hodnoty (včetně: import, Export, import + export)

Aktivní energie	0 až 99999999,999 kWh
Multi -tariff aktivní energie (T1 - T4)	0 až 99999999,999 kWh
2. Jednotka může měřit a číst komunikaci
Energie Hodnoty
Zjevná energie (celkem)	0 až 99999999999 kvasinky
Multi-tariff reaktivní Energie (T1 - T4)	0 až 9999999,999 kvarh, zahrnujte: import, export, import+export
Měsíční spotřeba elektřiny za posledních 12 měsíců	Celková aktivní energie Rozsah: 0 až 99999999999 kWh
Denní spotřeba energie za posledních 31 dní	Celková aktivní energie Rozsah: 0 až 99999999999 kWh
3. Jednotka může nastavit
Komunikační třída	Adresa Modbus, přenosová rychlost, paritní bit, bit Stop
Třída konfigurace systému	Uživatelské heslo (HMI), typ napájecího systému
Třída pulzního výstupu	Typ výstupu pulzu, šířka výstupu pulzu, rychlost výstupu pulzu
Časová třída	Automatické doba displeje, podsvícená čas, systém systému (RTC), tarif čas

Specifikace

Elektrický Charakteristiky
Typ měření		RMS včetně harmonických na AC systému, podpora 1p2w, 3p3w, 3p4w
Přesnost měření	Napětí, proud	Třída 0,5, podle IEC 61557-12
	Aktivní síla	Třída 1 / 0,5, podle IEC 61557-12
	Reaktivní síla	Třída 2, podle IEC 61557-12
	Zjevná síla	Třída 1, podle IEC 61557-12
	Aktivní energie	Třída 1 / 0,5s, podle IEC 62053-22, IEC 61557-12
	Reaktivní energie	Třída 2, podle IEC 62053-23, IEC 61557-12
	Účinek	Třída 1, podle IEC 61557-12
	Frekvence	Třída 0.2, podle IEC 61557-12
	Harmonické zkreslení	Třída 2, podle IEC 61557-12
Míra aktualizace dat		1 sekunda. Volitelné 100 ms
Vstupní napětí	Flotage slezina (jedna)	230 VAC (L-N) / 400 VAC (L-L)
	Přímé připojení	Měřený rozsah: 85 až 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Frekvenční rozsah	45 až 65 Hz
	Přetížení kapacity	2*Un po dobu 1 sekundy
Vstupní proud	Měřený rozsah	0,005 až 100 A, základní proud (IB) je 10a
Vstupní proud	Přetížení kapacity	30*IMAX po dobu 0,01 sekundy
Výstup pulsu	Typ rozhraní	Open Collector OptoCOUPLER
	Pulzní konstanta	400 / 100/10/1 IMP / KWH (KVARH) (konfigurovatelné)
	Šířka pulsu	60/100/200 MilliseConds (konfigurovatelné), výchozí je 100 milliseConds
	Typ výstupu pulsu	Import/Export/Celková aktivní energie, Import/Export/Celková reaktivní energie (Konfigurovatelné)
	Třída	Třída A, podle IEC 62053-31
	Vstupní napětí	5 ~ 27 VDC
Světlo indikátoru pulsu na panelu		Pulzní konstanta je 400imp/kWh
Přesnost hodin v reálném čase		0,5 s/d

Mechanický Charakteristiky
IP stupeň ochrany (IEC 60529)	Navrženo na přední displej IP51, tělo IP30 metru

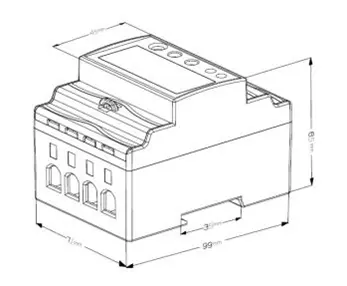

Rozměry (w x h x d)	99 x 71 x 65 mm
Montážní pozice	Montáž DIN Rail
Materiál měřiče	UL 94 V-0
Životní prostředí Charakteristiky
Provozní teplota	-25 až+55 ℃
Teplota skladování	-40 až+80 ℃
Vlhkost	<90%, nekondenzace
Stupeň znečištění	2
Nadmořská výška	Až 2000 m
Vibrace	10 Hz až 150 Hz, IEC 60068-2-6
Elektromagnetický Charakteristiky
Elektrostatický výboj	Úroveň 4, podle IEC 61000-4-2 (1)
Imunita na vyzařovaná pole	Úroveň 3, podle IEC 61000-4-3 (1)
Imunita vůči elektrickým rychlým přechodným	Úroveň 4, podle IEC 61000-4-4 (1)
Imunita vůči přepětí	Úroveň 4, podle IEC 61000-4-5 (1)
Imunita vůči prováděným poruchám	Úroveň 3, podle IEC 61000-4-6 (1)
Imunita vůči magnetickým polím	IEC 61000-4-8 (1)
Imunita vůči napěťovým poklesům	IEC 61000-4-11 (1)
Vyzařované emise	Třída B, podle EN55011
Prováděné emise	Třída B, podle EN55011
Harmonické	IEC 61000-3-2 (1)
(1): Experimentální test se provádí podle požadavků na třídu průmyslových produktů v IEC61326-1
Bezpečnost
Kategorie měření	Cat III, podle IEC 61010-1
Kategorie přepětí	Cat III, podle IEC 61010-1
Izolace	Test napětí AC: 4 kV po dobu 1 minuty
Izolace	Impulzní napěťový test: 6 kV - 1,2/50 µs průběhu vlny
Ochranná třída	II, podle IEC61010-1
Komunikace
Rozhraní standardní a protokoly	2-drátový RS485, Modbus RTU
Sazba BUAD	1200 až 38400 bps, výchozí je 9600 bps
Parita bit	Žádný, dokonce, zvláštní, výchozí není žádný
Zastavit kousek	1 nebo 2, výchozí je 1
Doba odezvy	<100ms
Režim přenosu	napůl duplex
Přenosová vzdálenost	Až 1000 metrů
Max. Načítání autobusu	64 PCS
