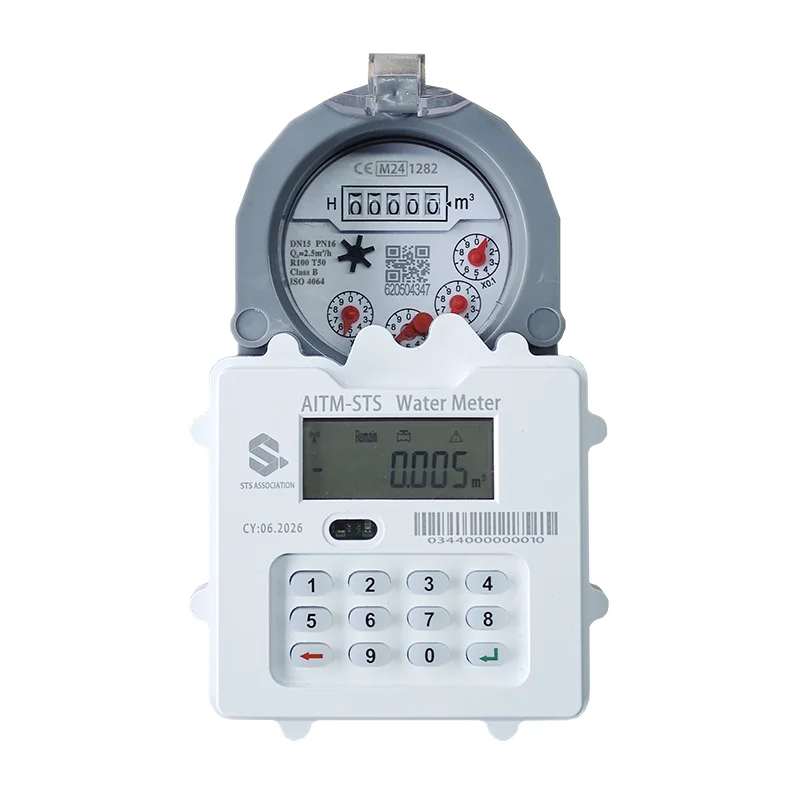

Předplacená klávesnice STS Token vodoměr

Vodoměry s předplacenou klávesnicí STS Token z továrny Xinkong jsou navrženy v přísném souladu s mezinárodními normami IEC 62055-41 a IEC 62055-51. Disponují bezpečnostními funkcemi včetně detekce vypršení platnosti klíče, ověření typu klíče, ochrany proti opakovanému přehrávání, ochrany proti přetečení dobití a ochrany proti neoprávněným operacím. Díky podpoře víceúrovňových systémů správy klíčů, jako je DITK/DUTK/DDTK, splňují požadavky na bezpečnostní aplikace a klíčové kontroly předplacených systémů měření vody.

Vodoměrné moduly STS používají jako dobíjecí médium šifrované tokeny (20místné dobíjecí kódy), čímž eliminují potřebu IC karet a umožňují „nejdřív zaplatit, použít později“ – změna od tradičních metod používání vody a řešení problému s prodlením faktur za vodu. Mezi jejich základní funkce patří měření vody, předplacené dobíjení, alarm rovnováhy, antimagnetické rušení a ukládání dat. Nabízejí přesné měření, extrémně nízkou spotřebu energie a snadnou obsluhu, čímž splňují potřeby různých zákazníků jak pro použití, tak pro správu.

Technický parametr

Provozní napětí: DC 3,6V (jednorázová lithium-iontová baterie)

Statický proud: ≤30uA

Přijímací proud: <=12 mA

Vysílací proud: <=120mA

Vysílací výkon: 12dBm

Provozní frekvence: 433 MHz

Komunikační vzdálenost: 1 km v otevřeném prostoru

Typ senzoru: Jazýčkový spínač, magnetorezistivní senzor atd.

Proud měniče: 200 mA

Provozní teplota: -20℃～55℃

Definice rozhraní

Funkční vlastnosti

1 Přesné měření

Tento předplacený klávesnicový vodoměr STS Token, vybavený portem detekce pulzního signálu, vypočítává aktuální průtok a zaznamenává a ukládá různá uživatelská data, jako je kumulativní průtok, denní průtok a průtok za minulý měsíc.

Využívá technologii anti-jitter během detekce pulzního signálu, aby se účinně zabránilo chybným měřením způsobeným externí interferencí, čímž se zlepšuje přesnost měření. Modul vodoměru také disponuje detekcí anomálií pulzního signálu, detekcí poruch pulzního signálu a silného magnetického rušení a záznamem a uložením těchto abnormálních stavů.

Podporuje různé senzory a vzorkovací signály, včetně jazýčkových spínačů, magnetorezistivních/Hallových senzorů a nemagnetických senzorů.

2 Detekce napětí

Pravidelně kontroluje napětí baterie, zaznamenává stav nízkého napětí a vydává alarm, když je baterie vybitá, a má také funkci sledování výpadku napájení, která včas uloží naměřená data a zabrání náhodné ztrátě.

3  skutečný časovač

Integruje funkci hodin reálného času, která zajišťuje vysokou přesnost časování.

4 obnovení dat

Historické záznamy uchovávají 18měsíční data na konci měsíce a denní data s pevným bodem za minulý měsíc.

5 ventilové ovládání

Obsahuje funkce ovládání ventilu, detekce časového limitu a manipulace s anomáliemi.

Dokáže automaticky provádět akce přepínání ventilů podle nastaveného cyklu přepínání ventilů, čímž zabraňuje zadření ventilů v důsledku delší nečinnosti, snižuje náklady na údržbu vodoměru a prodlužuje životnost.

6 Antimagnetické rušení

Když dojde k magnetickému rušení, modul automaticky identifikuje a zaznamená abnormální stav a může současně propojit ventil, aby jej uzavřel nebo zůstal neaktivní.

7 předplaceno

Měřič vypočítá zbývající objem vody v reálném čase na základě akumulovaného objemu dobité vody a akumulovaného průtoku. Když je zbývající objem vody menší než 0, ventil se automaticky uzavře. Po úspěšném dobití se ventil automaticky otevře. Když je ventil ve stavu zavřeno prodlení, lze funkci přečerpání aktivovat stisknutím tlačítka na měřidle.

8 LoRa komunikace

Komunikaci lze navázat bezdrátově s CIU nebo s datovým kolektorem. Pomocí CIU mohou uživatelé vzdáleně ovládat data a pracovat s nimi bez úzkého kontaktu s měřičem. Sběrač dat shromažďuje data, jako je stav zařízení a průtok, která jsou poté nahrána do systémové platformy, což umožňuje vzdálený centralizovaný sběr dat z vodoměrných zařízení.

9 funkce dobíjení

Vodu pro měřicí zařízení lze dobíjet zadáním 20místného šifrovaného dobíjecího tokenu STS. Je podporováno bezkartové dobíjení, což zabraňuje riziku opotřebení a ztráty karty.

10 Funkce dotazu

Zadáním 4místného dotazovacího kódu mohou uživatelé zkontrolovat parametry, jako je zbývající objem vody, kumulativní spotřeba, aktuální množství dobití a stav ventilu dávkovacího zařízení, které jsou zobrazeny jasně a intuitivně.

11 Funkce přečerpání

Když v dávkovacím zařízení dojde zbývající voda a ventil je zavřený, uživatel může aktivovat režim přečerpání zadáním specifického krátkého kódu a dočasně pokračovat ve využívání vody. Jakmile částka přečerpání dosáhne nastavené hodnoty, ventil se opět uzavře a přečerpání není povoleno podruhé.

12 OTA aktualizace

Vodoměr s předplacenou klávesnicí STS Token není třeba vyměňovat ani rozebírat; všechny modulové programy podporují upgrade OTA, průběžně splňují nové požadavky na vodoměry a eliminují obavy uživatelů.
