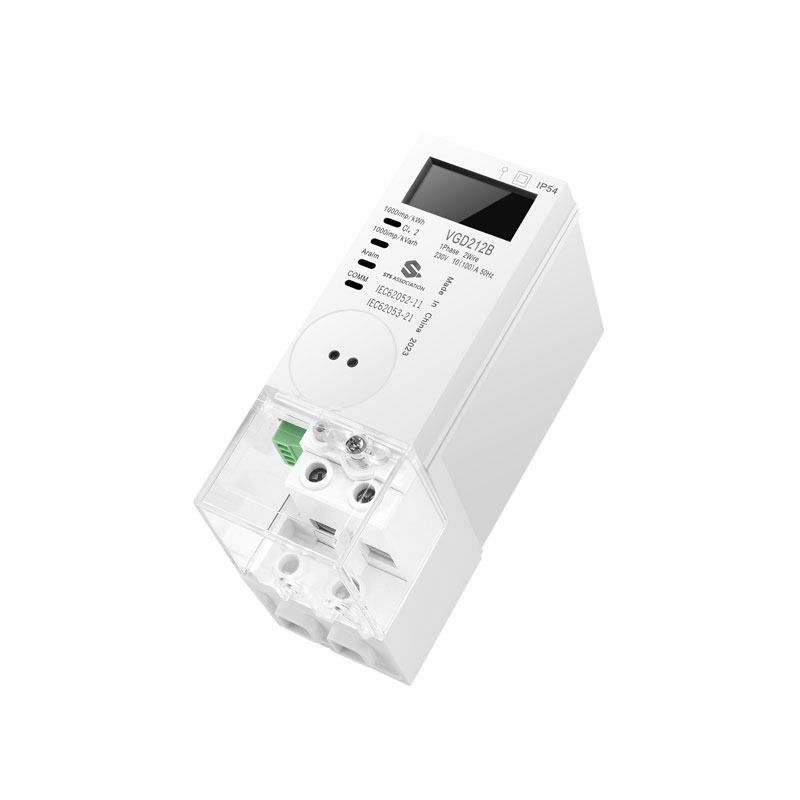

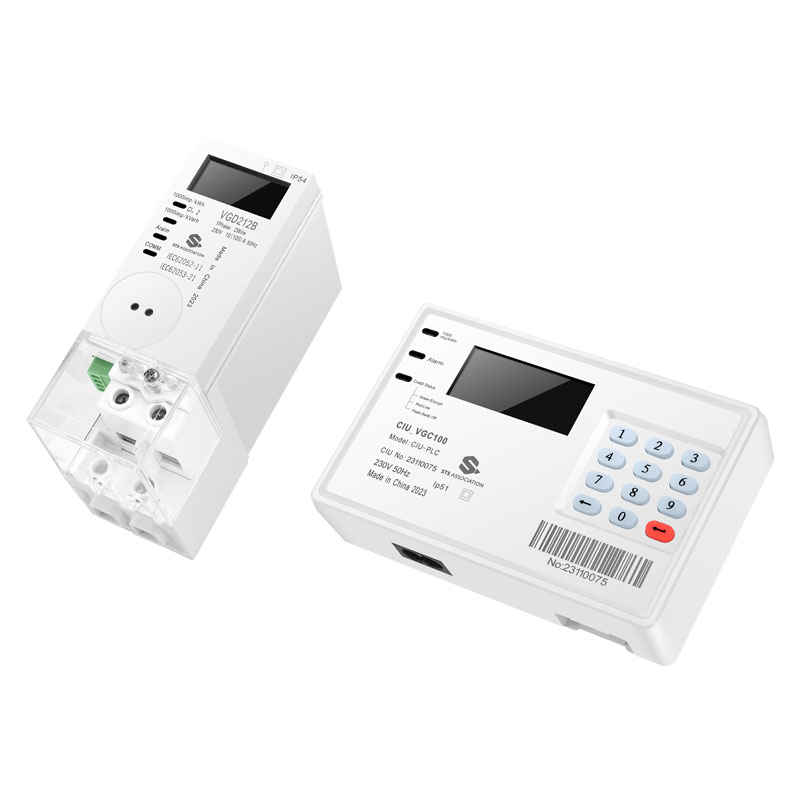

Jednofázový měřič přípravy na DIN lištu

Xinkong Jednofázový din-rail přípravný měřič. TENTO měřič navržený pro domácí spotřebitele, poskytuje silný základ pro vaše iniciativy v oblasti Smart Grid.

Odeslat dotaz

Popis výrobku

aplikace

1.Multifunkční inteligentní elektroměr pro použití v jednofázové síti, dvouvodičový.

2.Umožňuje přímé měření aktivní a pasivní energie a parametrů tří sítí.

3. Určeno pro příjemce všech tarifních skupin.

4. Navrženo pro práci se všemi inteligentními systémy.

Funkční vlastnosti

1.Měření

1P2W připojení, přímé připojení

2.Okamžité hodnoty

Napětí, proud, výkon, účiník, frekvence...

3.Doba použití

Až 4 sazby, denní, týdenní, měsíční, roční a speciální (až 100)

4. Segmentovaný LCD displej (volitelně)

A. Velikost zobrazovací plochy: 36 mm x 15,6 mm

b. Velikost číslic na displeji: 4,45 mm x 8,8 mm

C. Velký 8segmentový displej

d. Konfigurovatelné automatické a manuální zobrazení seznamu

E. Displej čitelný bez hlavního napájení

F. Podsvícení pro zvýšení čitelnosti za špatných světelných podmínek (volitelné)

5.Načíst profil

A. Více než 90 dní úložiště (3 kanály, 15minutové intervaly)

b. Skladování: Čas/stav/energie/poptávka/okamžité,průměrné/minimální/maximální hodnoty pro trvání intervalu…

C. Programovatelné intervaly

6. Komunikace

A. Optický port (volitelný)

b. RS-485 Multi-Drop (volitelně)

C. Komunikace se vzdáleným systémem pomocí vestavěného modulu PLC nebo některého z výměnných komunikačních modulů

d. Norma: IEC 62056-21, DLMS/COSEM, STS

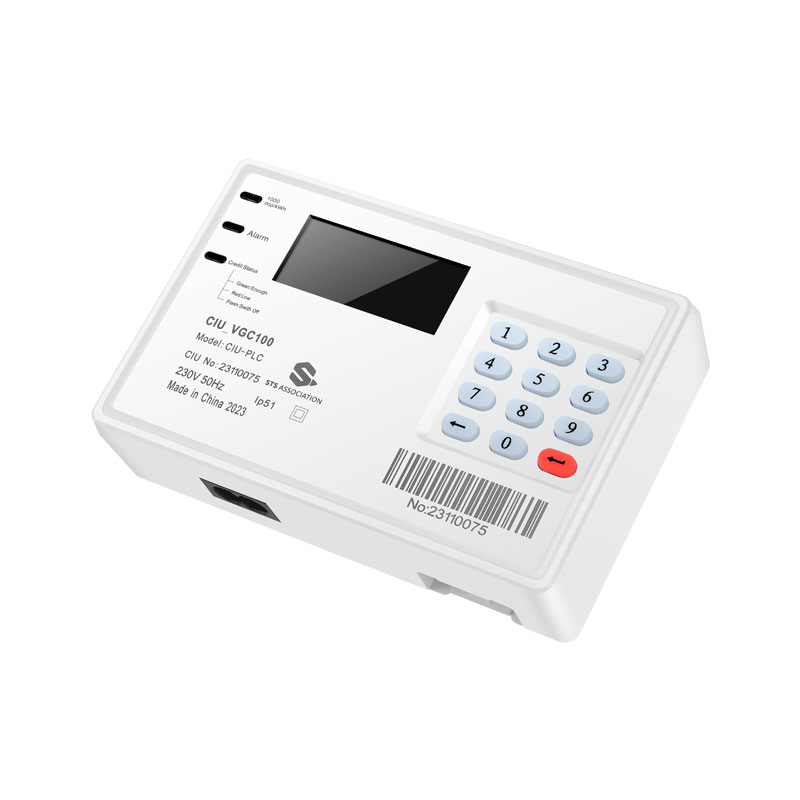

E. Místní klávesnice (volitelně)

7. Události & Detekce manipulace & Alarmy

A. Protokolování všech událostí s časovými razítky a stavovým slovem

b. Pokročilá detekce tamperu pro otevřený kryt, otevřený kryt svorek, silné magnetické pole

C. Bypass, zpětný proud, přepětí, podpětí...

8. Bezpečnost

a.Bezpečná komunikace s protokolem DLMS/COSEM včetně autorizace a šifrování

b. Až 4 nezávislé úrovně zabezpečení

c. Správa přístupu k datům pro všechny porty

Technický parametr

Jmenovité napětí	1.1P2W 120V/240V 2.Rozsah provozního napětí 80%...120%Un
Jmenovitý (max) proud	5(40)A,5(60)A,5(80)A,5(100)A
Nominální frekvence	50 Hz 60 Hz, ± 5 %
Startovací proud	0,4 % Ib za aktivní 0,5 % Ib pro reaktivní (volitelné)
Přesnost	Třída IEC 1/2
Konstanta měřiče	1000 imp/kWh 1000 imp/kvarh (volitelné)
Komunikační porty	Optický port (volitelný) RS-485 Multi-Drop (volitelně)
Záloha RWP a času	Záloha RWP a času
Funkční tlačítko	Žádný
Elektronické výstupy	šrouby RS485
Environmentální	Provozní rozsah: -25°C až +60°C Limitní rozsah: -40°C až +75°C Skladovací rozsah: -40°C až +80°C Relativní vlhkost: Až 95 % bez kondenzace po dobu 30 dnů Ochrana proti vniknutí: IP54 (ve dveřích)
Spotřeba energie	Napěťový obvod (aktivní)≤2W Napěťový obvod (zdánlivý) < 10VA Proudový obvod≤ 4VA
Izolační pevnost EMC	Zkouška střídavým napětím 4,4kV Zkouška impulsním napětím 8KV Elektrostatické výboje (kontaktní výboje) 8KV Elektrostatické výboje (vzduchové výboje) 15KV Test odolnosti proti přepětí 6KV Rychlý přechodový burst test 4,4KV Elektromagnetická RF pole (80MHz až 2000MHz) 10V/m (s proudem), 30V/m (bez proudu)
Izolační ochrana	třída II
Těsnění	Šroub Ultrazvukové svařování
Hmotnost	Cca 0,75 kg
Rozměr (V x Š x H)	S krátkým krytem svorkovnice, 144 mm x 54 mm x 95 mm
